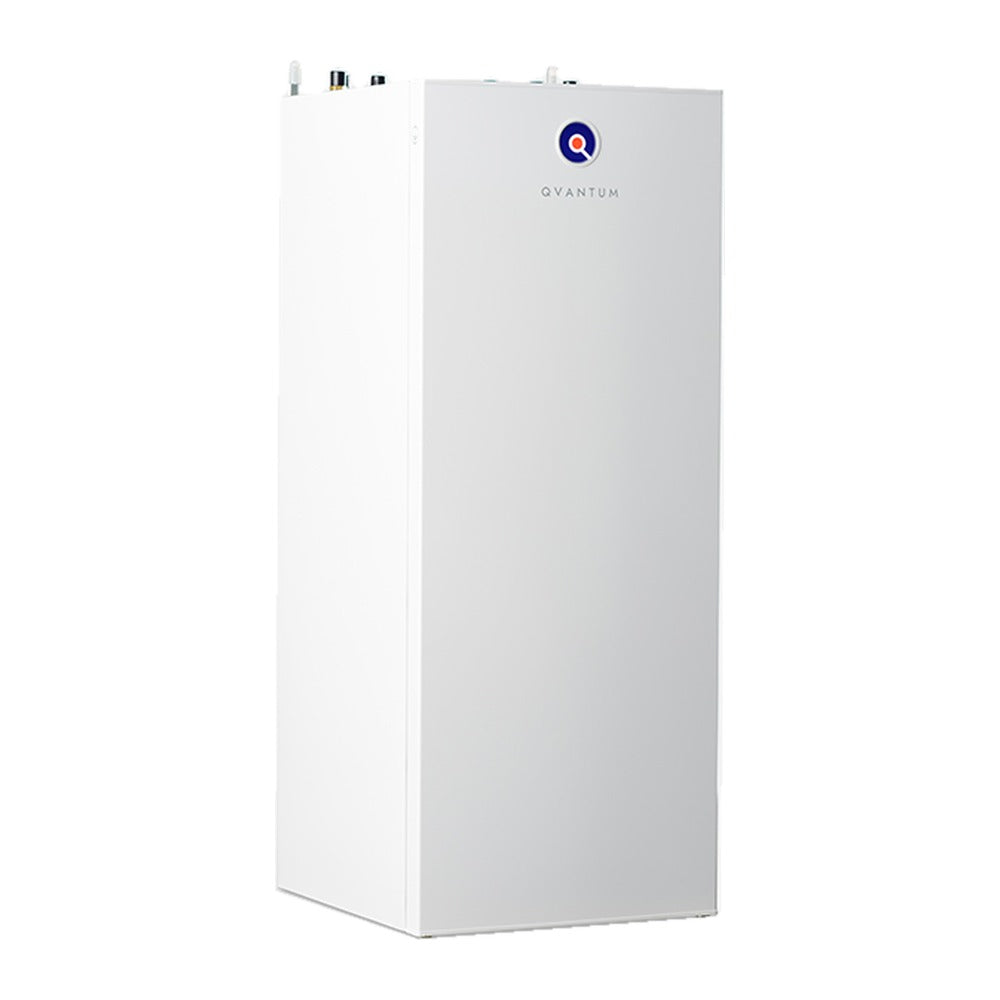

  • Qvantum QH-175 binnenunit

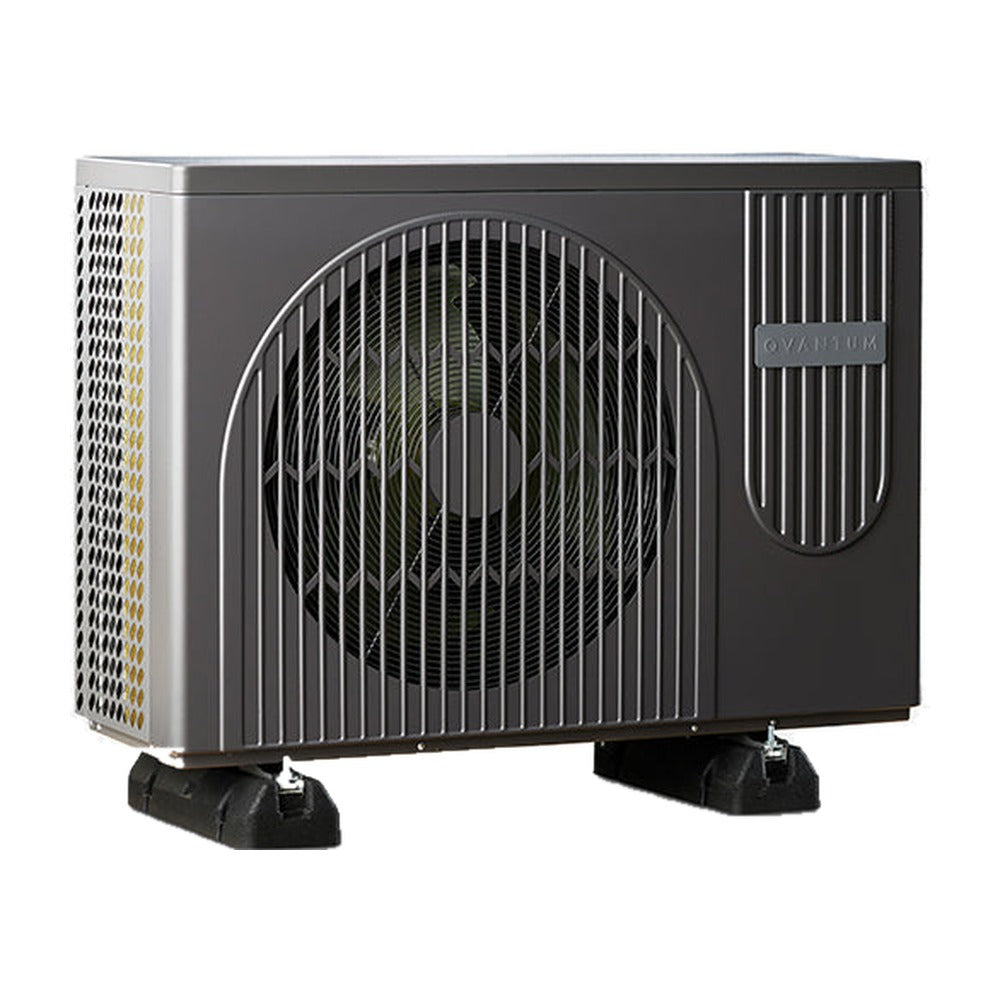

  • Qvantum QA 15 kW buitenunit
1 3

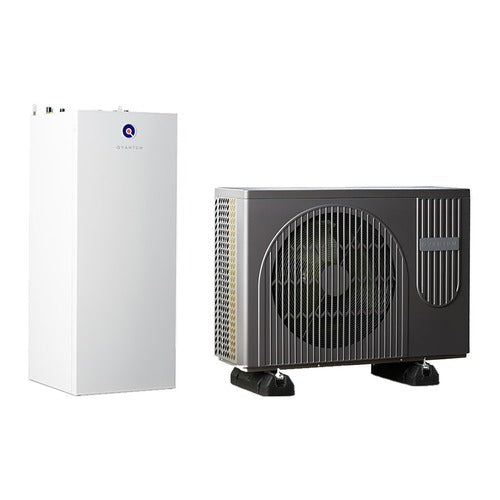

Qvantum QA 15 kW + QH-175

Qvantum QA 15 kW + QH-175

Artikelnummer leverancierSET-QA-15-QH-175

Levertijd 2 - 5 werkdagen

Advies aanvragen
  • 2 jaar garantiezie garantievoorwaarden
  • Levertijd: 2 - 5 werkdagengewenste leverdatum kies je in de winkelwagen
  • Palletverzending € 65gratis vanaf € 950 excl. btw
Alle details bekijken
Buitenunit
MerkQvantum
SerieQA
Soort warmtepompLucht-water warmtepomp
OnderdeelBuitenunit
UitvoeringMonobloc
ProductcodeQA-15
TypeQA15-1 / QA15-3
Uitvoeringen fabrikantQA15-1 (1-fase) / QA15-3 (3-fase)
Binnendeel
MerkQvantum
SerieQA
Soort warmtepompLucht-water warmtepomp
OnderdeelBinnenunit (hydro-unit)
UitvoeringAll-in-One
ProductcodeQH-175
Fabrikantartikelnummer1003316
Buitenunit
Afmetingen (h x b x d)928 x 1287 x 465 mm
KoudemiddelR290
Koudemiddel hoeveelheid (voorgevuld)0,85 kg
CO2 equivalent2,55 kg
Gewicht140 kg
Type aansluitingWaterzijdig (monobloc)
WateraansluitingDN20, buitendraad
Aanbevolen leidingdiameter28 mm
Voeding (QA15-1)230 V 1N ~ 50 Hz
Voeding (QA15-3)400 V 3N ~ 50 Hz
Max. opgenomen elektrisch vermogen5,30 kW
Max. opgenomen stroom (QA15-1 / QA15-3)24,50 / 10,50 A
Aanbevolen zekering (QA15-1 / QA15-3)25 / 13 A
Aanbevolen aardlekschakelaarType B
BeschermingsklasseIPX4
Geluidsvermogen buitenunit EN12102 (QA15-1 / QA15-3)57 / 58 dB(A)
Maximaal geluidsvermogen buitenunit64 dB(A)
VentilatormotorDC
Ventilator opgenomen vermogen60 - 120 W
Ventilatortoerental220 - 600 rpm
Binnendeel
Afmetingen (h x b x d)1480 x 600 x 620 mm
Gewicht (leeg / gevuld)110 / 285 kg
Volume buffertank175 l
Warm tapwaterDoorstroom via platenwarmtewisselaar
Hoeveelheid warm tapwater (40 °C)230 l (max. 350 l met Extra warm water)
Expansievat12 l (voordruk 1 bar)
Bijverwarmingselement5,0 kW (1+2+2)
Voeding400 V 3N ~ 50 Hz of 230 V 1N ~ 50 Hz
Max. opgenomen stroom (3x400 V / 1x230 V)9 / 23 A
Aanbevolen zekering (3x400 V / 1x230 V)13 / 25 A
BeschermingsklasseIP21
Aansluitingen (afgifte, tapwater, warmtepomp)DN20, buitendraad
Vrije hoogte voor service1715 mm
Buitenunit
Bedrijfsbereik (buitenomgeving)-25 tot +43 °C
Minimaal waterdebiet0,21 l/s
Nominaal waterdebiet0,47 l/s
Minimaal waterdebiet tijdens ontdooien0,33 l/s
Max. drukverlies20 kPa
Verwarmingsvermogen nominaal A +7 °C / W 35 °C (QA15-1, EN14511)9,99 kW / 4,71 COP
Verwarmingsvermogen nominaal A +7 °C / W 55 °C (QA15-1, EN14511)9,52 kW / 3,00 COP
Max. verwarmingsvermogen A -10 °C / W 55 °C (QA15-1)9,15 kW
Verwarmingsvermogen nominaal A +7 °C / W 35 °C (QA15-3, EN14511)8,38 kW / 3,96 COP
Verwarmingsvermogen nominaal A +7 °C / W 55 °C (QA15-3, EN14511)9,60 kW / 3,04 COP
Max. verwarmingsvermogen A -10 °C / W 55 °C (QA15-3)8,69 kW
Systeemcombinatie (seizoensrendement / energielabel)QA15-1 of QA15-3 + QH-175
Energieklasse (gem. klimaat W 35 °C / W 55 °C, met QH-175)A+++ / A++
Energierendement (gem. klimaat W 35 °C / W 55 °C, QA15-1 + QH-175)4,94 / 3,72 SCOP
Energierendement (gem. klimaat W 35 °C / W 55 °C, QA15-3 + QH-175)4,92 / 3,67 SCOP
Ontwerpverwarmingsvermogen Pdesignh W35 / W55 (QA15-1 + QH-175)9,46 / 9,02 kW
Ontwerpverwarmingsvermogen Pdesignh W35 / W55 (QA15-3 + QH-175)9,29 / 9,24 kW
Binnendeel
Max. aanbevolen aanvoertemperatuur65 °C
Max. temperatuur buffertank90 °C (met elektrisch element)
Werkingsbereik20 - 80 °C
Max. druk afgiftesysteem3 bar
SysteemcombinatieQA 9 (warmtevraag tot 7 kW) of QA 15 (warmtevraag tot 11 kW)

Mist u een document? Neem contact op via info@dhps.nl

Garantie

Op dit Qvantum-product geldt 2 jaar garantie.

De garantietermijn gaat in op de factuurdatum van DHPS, tenzij hierboven anders vermeld. Garantieaanvragen verlopen via het garantieformulier; na technische beoordeling ontvangt u een vervangend artikel of creditering volgens de Service- en garantiebepalingen.

Naar garantieaanvraag en voorwaarden

Installatie

Installatie dient te worden uitgevoerd door een erkend installateur. Voor systemen met koudemiddel is F-gassen certificering vereist. Vragen tijdens installatie of inbedrijfstelling? Onze servicedesk helpt u verder via 088 03 06 010 of service@dhps.nl.
